1470 - 1610nm CWDM MUX DEMUX, Gelişmiş İnce Film Kaplama Teknolojisi ile Çift Fiber Veri İletimi için
Yüksek Hızlı Çift Fiber Ağlar için Premium 1470-1610nm CWDM MUX/DEMUX Modülü
Anahtar Kelime Zengin Giriş
Son teknoloji İnce Film Kaplama Teknolojisi ile tasarlanan 1470 - 1610nm CWDM MUX DEMUX'umuz, çift fiberli çift yönlü veri iletim sistemleri için olağanüstü performans sunar. İSS'ler, veri merkezleri ve 5G altyapısı için ideal olan bu kompakt pasif modül, ultra düşük ekleme kaybı (30dB) ile 18 kanallı dalga boyu bölmeli çoğullamayı destekler.
Teknik Özellikler
* Dalga Boyu Aralığı: 1470nm, 1490nm, 1510nm, 1530nm, 1550nm, 1570nm, 1590nm, 1610nm (Özel konfigürasyonlar mevcuttur)
* Fiber Tipi: Çift SMF-28e (LC/UPC konektör standardı)
* Ekleme Kaybı: ≤1.8dB (Tipik), ≤2.5dB (Maksimum)
* Kanal Aralığı: 20nm ITU-T G.694.2 uyumlu
* Çalışma Sıcaklığı: -40°C ila +85°C (Endüstriyel sınıf güvenilirlik)
* Boyutlar: 100x80x10mm (DIN-ray montaj seçeneği ile ABS muhafaza)

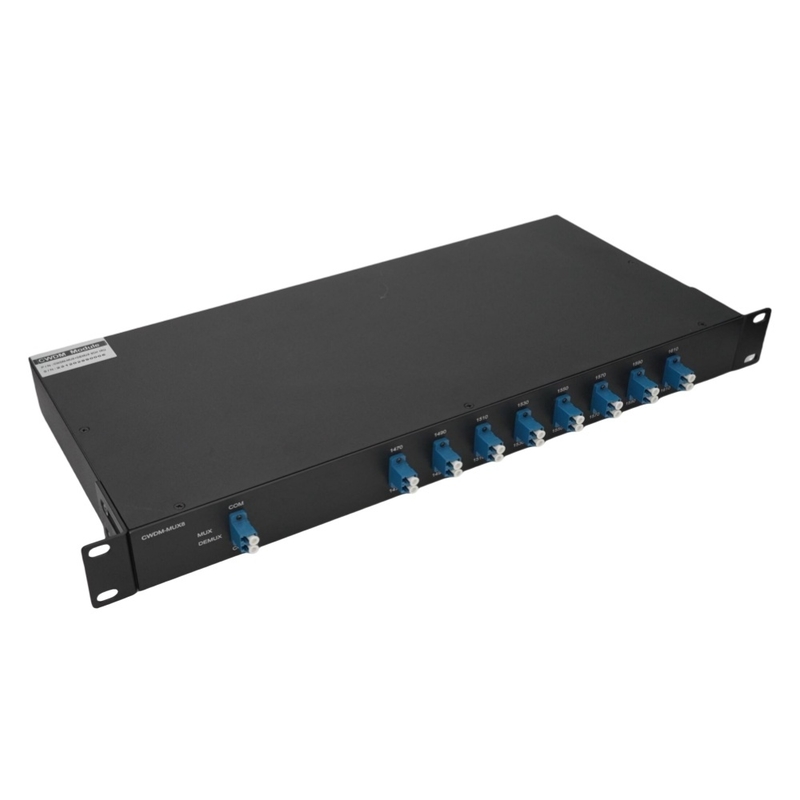

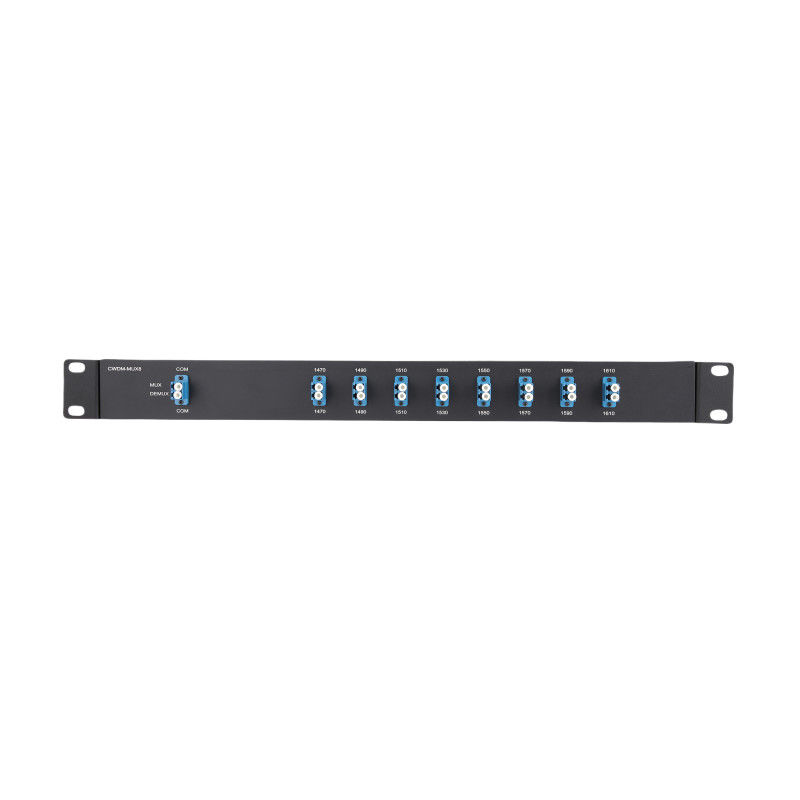

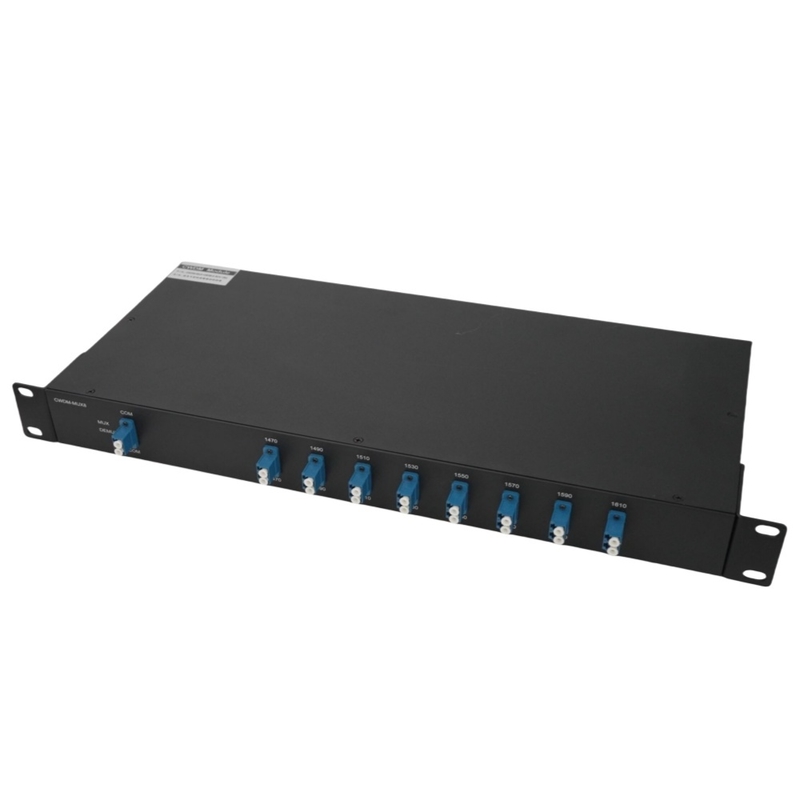

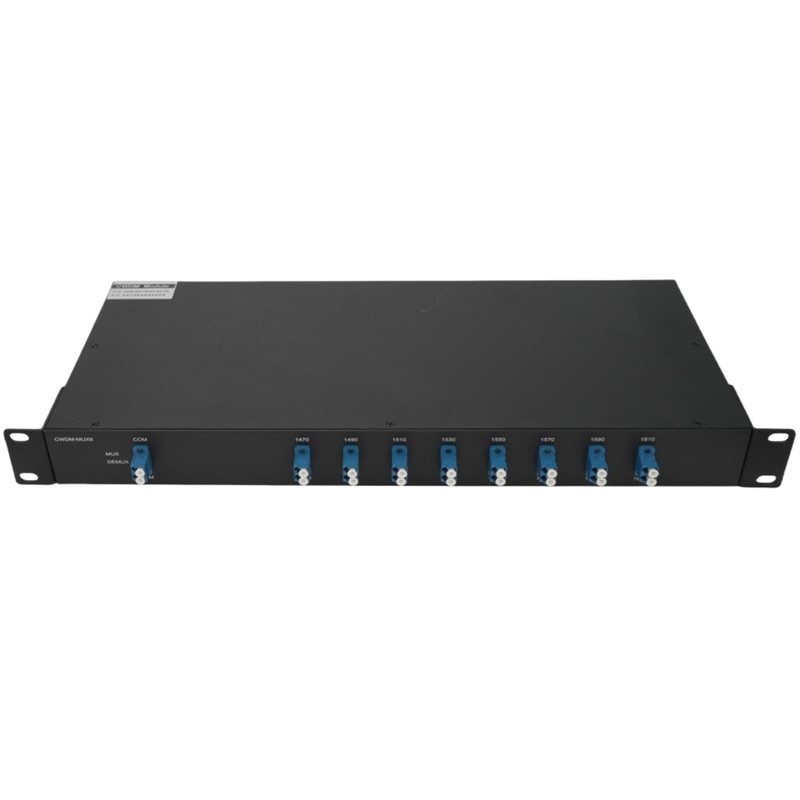

Tek bir 1U Rack'te 8CH CWDM MUX+DEMUX. Çoğullayıcı (MUX) ve demultiplekser (DEMUX), iki fiber üzerinden Çift Fiber veri iletimi için tek bir ekipmanda birleştirilmiştir.HJY'nin Kaba dalga boyu bölmeli çoğullayıcısı (CWDM Mux/Demux), ince film kaplama teknolojisini ve akı içermeyen metal bağlama mikro optik paketleme için tescilli tasarımı kullanır. Düşük ekleme kaybı, yüksek kanal izolasyonu, geniş geçiş bandı, düşük sıcaklık hassasiyeti ve epoksi içermeyen optik yol sağlar.
|
Öğe Detayları
|
|
* Tek bir 1U Rack'te 8 kanal CWDM mux ve demux
* Com portu simplekstir
* 1U 19 inç Rack Montaj Muhafazası
* Müşteri tercihine göre Monitör, Express portu gibi konfigürasyon portları ile donatılmıştır (bkz. seçenekler)
* Müşteri tercihine göre ön panel adaptörlerle donatılmıştır (bkz. seçenekler)
* Pasif, elektrik gücü gerektirmez. (MTBF yakl. 500 yıl)
* Düşük ekleme kaybı
* Kurulumu kolaydır, konfigürasyon veya bakım gerektirmez
* ISO 9001 üretim tesisi
* Çift Yönlü Çift Fiber İletimi, CWDM Mux ve Demux çifti için başka bir 8 kanallı 1RU Rack Montaj kutusu ile birlikte kullanılmalıdır.
|
Çift Fiber İletimi çiftler halinde kullanılmalıdır, belirli bir dalga boyu için MUX/DEMUX Portu CWDM'nin karşısında olmalıdır
HJY CWDM Mux/Demux pasif bir teknolojidir, belirli bir dalga boyunda olduğu sürece (örneğin, 1570nm'de fiber üzerinden T1, 1590nm'de 10Gbps Ethernet ile birlikte taşınır) bağlantı üzerinden herhangi bir protokolün taşınmasına izin verir. Bu, ağ altyapısının uzun vadeli geleceğe hazır olmasını sağlar, çünkü çoğullayıcılar, dağıtılan protokolden bağımsız olarak herhangi bir ağ hızında ışığı kırar.
HJY, Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fiber Channel, FTTx ve CATV gibi tüm uygulamalara uygun CWDM Mux Demux ve Optik Ekleme Bırakma Çoğullayıcı (OADM) ünitelerinden oluşan eksiksiz bir portföy sunar. Ayrıca, bu çoğullayıcılar için müşteri tercihine göre Express Portu, Monitör Portu, 1310nm geçiş bandı portu ve 1550nm portu gibi isteğe bağlı port konfigürasyonları sunuyoruz.
WDM Ağı ile Fiberinizi Maksimize Edin
Çift fiber, WDM ağında birden fazla farklı veri veya hizmet için paylaşılabilir. Fiberin kullanışlılığını en üst düzeye çıkarır ve önemli tasarruflar sağlar.
Herhangi Bir Oranda Hizmetlerin Karışımı Çoğullaması
1G/10G/25G/40G/100G/200G Ethernet, 8G/16G FC, SAN, OTN, SDH/SONET ve yerel video hizmetlerinin esnek karışımı, herhangi bir hıza, herhangi bir hizmet çoğullamasına ve yükseltmeye karşı şeffaftır
Ürün Özellikleri
|
Dalga Boyu
|
1270-1610nm
|
Kanal Aralığı
|
20nm
|
|
Kanal Geçiş Bandı
|
±6.5nm
|
Teknoloji
|
TFF (İnce Film Filtresi)
|
|
Ekleme Kaybı
|
Normal :≤ 5.4dB (8 Atlamalı 0 ile:≤3.0dB)
|
Bağlantı Kaybı(A+B)
|
Normal :≤ 6.2dB (8 Atlamalı 0 ile:≤4.0dB)
|
|
Merkez Dalga Boyu Doğruluğu
|
±0.05nm
|
Geri Dönüş Kaybı
|
≥ 45dB
|
|
Yönlülük
|
≥ 45dB
|
Polarizasyon Modu Dağılımı
|
≤ 0.1ps
|
|
Polarizasyona Bağlı Kayıp
|
≤ 0.3dB
|
Kanal İzolasyonu
|
Bitişik ≥30dB Bitişik Olmayan ≥45dB
|
|
Konektör
|
LC/UPC
|
Sıcaklık
|
Çalışma -40 ila 85°C Depolama -40 ila 85°C
|
|
Net Ağırlık
|
1U 19 inç Şasi 1.2KG
|
Boyutlar (YxGxD)
|
1u Rack 44*440*230mm
|
Not: Konektörlerle belirtilmiştir.
Muhafaza için Mekanik Detaylar
Not: Lütfen, burada gösterilen çizimlerin yalnızca boyutları gösterdiğini ve modülün özel konfigürasyonunu göstermediğini unutmayın.
